RVVP、双绞、屏蔽线

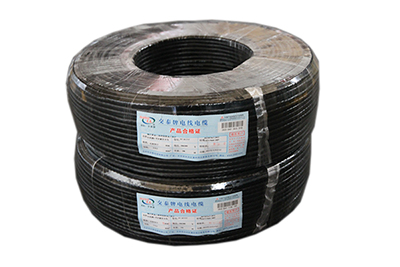

RVVP型300/300V铜芯聚氯乙烯绝聚缘氯乙烯护护套屏蔽软电缆

应用：适用于通讯、音频、广播音响系统、电脑、仪表和电子设备及自动化装置等需防干扰线路屏蔽电信电缆。
说明：·产品执行标准JB8734.5-1998和北京市山鹰电缆有限公司企业标准
·导体为多只退火裸铜绞合
·聚氯乙烯绝缘
·芯线绞合后铝箱屏蔽
·裸软铜或镀锡软铜编织屏蔽
·标称截面0.12mm及以下单芯屏蔽电线，
·屏蔽的编织密度不小于60%，其他屏蔽电线，
·其屏蔽的编织密度不小于80%。
·聚氯乙烯护套
·额定电压Uo/U为300/300V

序号	芯数× 标称截面㎜2	导体结构 NO./ ㎜	绝缘厚度规定值㎜	屏蔽密度参考值 ≥%	护套密度规定值㎜	平均外径尺寸		20°C时导体电阻最大值 Ω/km	70°C时导体电阻最小值 MΩ/km
序号	芯数× 标称截面㎜2	导体结构 NO./ ㎜	绝缘厚度规定值㎜	屏蔽密度参考值 ≥%	护套密度规定值㎜	下限（㎜）	上限（㎜）	20°C时导体电阻最大值 Ω/km	70°C时导体电阻最小值 MΩ/km
1	1×0.08	7/0.12	0.40	60	0.40	2.40	2.90	247.00	0.018
2	1×0.12	7/0.152	0.40	60	0.40	2.40	3.00	158.00	0.016
3	1×0.2	12/0.15	0.40	80	0.40	2.60	3.20	93.30	0.013
4	1×0.3	16/0.15	0.40	80	0.40	2.90	3.50	69.20	0.014
5	1×0.4	23/1.1	0.50	80	0.40	3.00	3.70	48.20	0.013
6	1×0.5	28/0.15	0.50	80	0.40	3.10	3.80	39.00	0.012
7	1×0.75	24/0.15	0.50	80	0.40	3.40	4.10	26.00	0.010
8	1×1.0	32/0.15	0.60	80	0.60	4.10	4.90	19.50	0.100
9	1×1.5	48/0.15	0.60	80	0.60	4.30	5.20	13.30	0.009
10	1×2.5	49/0.15	0.70	80	0.60	4.90	6.00	7.98	0.008
11	2×0.08	7/0.15	0.40	80	0.40	3.20	4.20	247.00	0.018
12	2×0.08	7/0.15	0.40	80	0.40	2.4×3.5	1.9×4.2	247.00	0.018
13	2×0.12	7/0.15	0.40	80	0.60	3.70	4.990	158.00	0.016
14	2×0.12	7/0.15	0.40	80	0.60	2.8×4.0	3.4×4.9	158.00	0.016
15	2×0.2	12/0.15	0.40	80	0.60	4.10	5.30	92.30	0.013
16	2×0.2	12/0.15	0.40	80	0.60	3.0×4.4	3.6×5.3	92.30	0.013
17	2×0.3	16/0.15	0.50	80	0.60	4.80	6.20	69.20	0.014
18	2×0.3	16/0.15	0.50	80	0.60	3.5×5.1	4.2×6.2	69.20	0.014
19	2×0.4	23/0.15	0.50	80	0.60	5.10	6.60	48.20	0.013
20	2×0.4	23/0.15	0.50	80	0.60	3.60×5.40	4.4×6.6	48.20	0.013
21	2×0.5	28/0.15	0.50	80	0.60	5.30	6.80	39.00	0.012
22	2×0.5	28/0.15	0.50	80	0.60	3.7×5.6	5.4×6.8	39.00	0.012
23	2×0.75	24/0.20	0.50	80	0.60	5.80	7.40	26.00	0.012
24	2×0.75	24/0.20	0.50	80	0.60	4.0×6.1	4.8×7.4	26.00	0.010
25	2×1.0	32/0.20	0.60	80	0.60	6.40	8.20	19.50	0.010
26	2×1.5	32/0.20	0.60	80	0.60	4.3×6.7	5.2×8.3	19.50	0.010
27	3×0.12	48/0.20	0.60	80	0.60	7.30	9.20	13.30	0.009
28	2×1.5	48/0.20	0.60	80	0.80	4.9×7.6	6.0×9.3	13.30	0.009
29	3×0.12	7/0.15	0.40	80	0.80	3.90	5.10	158.00	0.016
30	3×0.2	12/0.15	0.40	80	0.60	4.50	5.80	92.30	0.013
31	3×0.3	16/0.15	0.50	80	0.60	5.10	6.50	69.20	0.014
32	3×0.4	23/0.15	0.50	80	0.60	4.50	6.90	48.20	0.013
33	3×0.5	28/0.15	0.50	80	0.60	5.60	7.10	39.00	0.012
34	3×0.75	24/0.20	0.50	80	0.60	6.10	7.80	26.00	0.010
35	3×1.0	32/0.20	0.60	80	0.60	7.20	9.10	19.50	0.010
36	3×1.5	48/0.20	0.60	80	0.80	8.00	10.00	13.30	0.009
37	4×0.12	7/0.15	0.40	80	0.80	4.50	5.80	158.00	0.016
38	4×0.2	12/0.15	0.40	80	0.60	4.90	6.20	92.30	0.013
39	4×0.3	16/0.15	0.50	80	0.60	5.50	7.00	69.20	0.014
40	4×0.4	23/0.15	0.50	80	0.60	5.90	7.50	48.20	0.013
41	5×0.12	7/0.15	0.40	80	0.60	4.80	6.20	158.00	0.016
42	5×0.2	12/0.15	0.40	80	0.60	5.30	6.70	92.30	0.013
43	5×0.3	16/0.15	0.50	80	0.60	6.00	7.60	69.20	0.014
44	5×0.4	13/0.15	0.50	80	0.60	6.40	8.10	48.20	0.013
45	6×0.12	7/0.15	0.40	80	0.60	5.20	6.60	158.00	0.016
46	6×0.2	12/0.15	0.40	80	0.60	5.70	7.20	92.30	0.013
47	6×0.3	16/0.15	0.50	80	0.60	6.50	8.20	69.20	0.014
48	6×0.4	23/0.15	0.50	80	0.80	7.30	9.20	48.20	0.013
49	7×0.12	7/0.15	0.40	80	0.60	5.20	6.60	158.00	0.016
50	7×0.2	12/0.15	0.40	80	0.60	5.70	7.20	92.30	0.013
51	7×0.3	16/0.15	0.50	80	0.60	6.50	8.20	69.20	0.014
52	7×0.4	23/0.15	0.50	80	0.80	7.30	9.20	48.20	0.013
53	10×0.02	7/0.15	0.40	80	0.60	6.40	8.10	158.00	0.016
54	10×0.2	12/0.15	0.40	80	0.80	7.40	9.30	92.30	0.013
55	10×0.3	16/0.15	0.50	80	0.80	8.70	10.90	69.20	0.014
56	10×0.4	23/0.15	0.50	80	0.80	9.30	11.60	48.20	0.013
57	12×0.12	7/0.15	0.40	80	0.60	6.60	8.30	158.00	0.016
58	12×0.2	12/0.15	0.40	80	0.80	7.60	9.60	92.30	0.013
59	12×03	16/0.15	0.50	80	0.80	9.00	11.20	69.20	0.014
60	12×0.4	23/0.15	0.50	80	0.80	9.60	11.90	48.20	0.013
61	14×0.12	7/0.15	0.40	80	0.80	7.20	9.10	158.00	0.016
62	14×0.2	12/0.15	0.40	80	0.80	8.20	10.30	92.30	0.013
63	14×0.3	16/0.15	0.50	80	0.80	9.40	11.70	69.20	0.014
64	14×0.4	23/0.15	0.50	80	0.80	10.00	12.50	48.20	0.013
65	14×0.12	7/0.15	0.40	80	0.80	7.60	9.50	158.00	0.016
66	16×0.2	12/0.15	0.40	80	0.80	8.60	10.80	92.30	0.013
67	16×0.3	16/0.15	0.50	80	0.80	9.90	12.30	69.20	0.014
68	16×0.4	23/0.15	0.50	80	0.80	10.50	13.10	48.20	0.013
69	19×0.12	7/0.15	0.40	80	0.80	8.20	10.30	158.00	0.016
70	19×0.2	12/0.15	0.40	80	0.80	9.00	11.30	92.30	0.013
71	19×0.3	16/0.15	0.50	80	0.80	10.40	12.90	69.20	0.014
72	19×0.4	23/0.15	0.50	80	1.00	11.50	14.20	48.20	0.013
73	24×0.12	7/0.15	0.40	80	0.80	9.40	11.70	158.00	0.016
74	24×0.2	12/0.15	0.40	80	0.80	10.40	12.90	92.30	0.013
75	24×0.3	16/0.15	0.50	80	1.00	12.40	14.40	69.20	0.014
76	24×0.4	23/0.15	0.50	80	1.00	13.20	16.40	48.20	0.013
