电脑局域网、网络电缆

六类局部网络电缆(CAT.6)

六类局部网络电缆(CAT.6)
局域网络电缆的结构特点:
可支多种不线条结构和多种传输媒体,
如:话音、数字、文本、图像、视像
通信等局域网络环境。因其结构简单、
价格低廉、传输速率快等特点,一直
以来广泛应用于高速率、大容量和多
媒体的综合业务数据通信网络智能化
大楼中。
I00Base T4
I00Base—TXIOOVG—Anylan
I00Base—TXIOOVG—Anylan
155Mbps ATM
622Mbps ATM
执行标准:TIA/EIA568A
1.额定温度:60,75℃
2.额定电压:30v
3.频宽:I50MHz

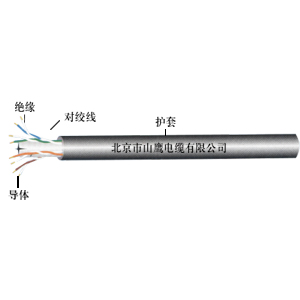

产品说明:
1导体为单支无氧铜线
2聚乙烯绝缘
3两根绝缘导线绞台成列.共4对
4聚氯乙烯护套
5包装长度:305米易拉箱包装

综合技术参数
结构 导体结构NO./mm 绝缘外径mm 对数 屏蔽 外径mm
Path UTP#23 CAT6 7/0.21 1.04±0.02 4 / 6.0±0.2
UTP CAT.5e 1/0.51 0.91±0.02 4 / 5.1±0.2
FTP CAT.5e 1/0.51 1.00±0.03 4 AL foil 6.3±0.2
S-FTP CAT.5e 1/0.51 1.00±0.03 4 AL foil+braiding 6.5±0.2
Path UTP#26 CAT6 7/0.16 0.86±0.02 4 / 5.5±0.2
Path FTP#26 CAT6 7/0.16 0.86±0.02 4 AL foil 5.8±0.2
Path s-FTP#26 CAT6 7/0.16 0.86±0.02 4 AL foil+braiding 6.1±0.2

电气特性:

频率/MHz 特性阻抗Ω 回波损耗dB 衰减dB/100m 近端串音/dB 近端串音功率
和/dB
等效远端串音/dB 传关速度
0.772  100±15 - 1.8 67.0 64.0 63.0  0.65
1.0 20.0 2.0 65.3 62.3 60.8
4.0 23.0 4.1 56.3 53.3 48.7
8.0 24.5 5.8 51.8 48.8 42.7
10.0 25.0 6.5 50.3 47.3 40.8
16.0 25.0 8.2 47.3 44.3 36.7
20.0 25.0 9.3 45.8 42.8 34.7
25.0 24.3 10.4 44.3 41.3 32.8
31.25 23.6 11.7 42.9 39.9 30.9
62.5 21.5 17.0 38.4 35.4 24.8
100.0 20.1 22.0 35.3 32.3 20.8
