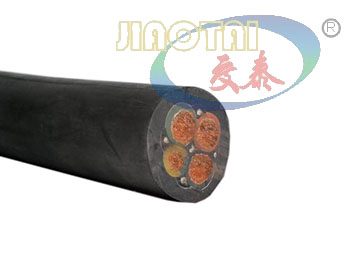

3.6/6KV及以下煤矿用移动阻燃屏蔽软电缆
3.6/6KV及以下煤矿用移动阻燃屏蔽软电缆
用途
本产品使用于额定电压为1.9/3.3kv和3.6/kv煤矿移动设备用通信橡皮护套软电缆
使用条件
电缆条件的长期允许工作温度为90°C;电缆的最小弯曲半径为电缆直径的6倍
|
|
|
|
综合技术参数
|
型号
|
名称
|
主要用途
|
MYPT-1.9/3
|
煤矿用移动金属屏橡胶套软电缆
|
额定电压1.9/3.3KV井下移动采煤设备的电源连接
|
MYP-3.6/6
|
煤矿用移动屏橡胶套软电缆
|
额定电压3.6/6KV移动式地面矿山机械电源连接,环境温度下
|
MYPT-3.6/6
|
煤矿用移动金属屏橡胶套软电缆
|
额定电压3.6/6KV移动式地面矿山机械电源连接,
|
MYDP-3.6/6
|
煤矿用移动屏橡胶套软电缆
|
额定电压3.6/6KV移动式地面矿山机械电源连接,环境温度下
|
MYDPT-3.6/6
|
煤矿用移动金属屏橡胶套软电缆
|
额定电压3.6/6KV移动式地面矿山机械电源连接,环境温度下
|
|
芯数×标称截面(mm2)
|
标称厚度(mm)
|
电缆外径(mm)
|
动力线芯
|
地线芯
|
动力线芯绝缘
|
护套
|
MYP-3.6/6;MYDP-3.6/6
|
3×35
|
3×16/3
|
2.8
|
6.0
|
51.5~55.1
|
3×50
|
3×25/3
|
2.8
|
6.0
|
52.0~56.8
|
3×70
|
3×35/3
|
3.0
|
6.0
|
56.5~62.1
|
3×95
|
3×50/3
|
3.0
|
6.0
|
62.0~68.2
|
芯数×标称截面(mm)
|
标称厚度(mm)
|
电缆外径(mm)
|
动力线芯
|
地线芯
|
动力线芯绝缘
|
护套
|
MYPT-3.6/6;MYDPT-3.6/6
|
3×16
|
1×16
|
4.0
|
5.5
|
50.0~53.0
|
3×25
|
1×16
|
4.0
|
5.5
|
54.3~59.7
|
3×35
|
1×16
|
4.0
|
5.5
|
58.5~63.0
|
3×50
|
1×5
|
4.0
|
5.5
|
62.5~67.7
|
芯数×标称截面(mm2)
|
标称厚度(mm)
|
动力线芯
|
地线芯
|
动力线芯绝缘
|
护套
|
动力线芯绝缘
|
3×35
|
3×16/3
|
4.0
|
5.5
|
48.8~53.0
|
3×50
|
3×25/3
|
4.0
|
5.5
|
52.5~57.8
|
3×70
|
3×35/3
|
4.0
|
5.5
|
56.1~61.7
|
3×95
|
3×50/3
|
4.0
|
5.5
|
58.1~63.0
|
芯数×标称截面(mm2)
|
20°C绝缘电阻≥(Ω/km)
|
动力线芯
|
额定电压3.6/6.6KV
|
额定电压1.9/3.3KV
|
16
|
750
|
-
|
25
|
650
|
-
|
35
|
550
|
380
|
50
|
500
|
350
|
70
|
-
|
320
|
95
|
-
|
280
|
