电脑局域网、网络电缆
五类局域网络电缆(UTP CAT.5)
|
五类局域网络电缆(UTP CAT.5)
|
|

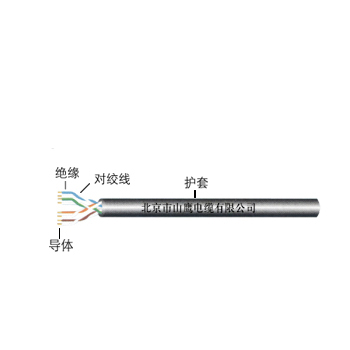

局域网络电缆的结构特点：
局域网络电缆的结构特点是成对线按一定的绞距绞在一起，故又称双绞线。双绞线是由相互按一定的绞距绞合在一起的类似于电话线的传输媒体，
每根线加绝缘层并有色标来标记，成对线得绞合旨在是电磁辐射各和外部电磁干扰减到最小。双绞线按其电器特征性进行分类。
应用范围：可支多种布线结构和多种传输媒体．如：话音、
数字、电文、图像、祝像通信等局域网络环境．
因其结构简单、价格低廉、传输速率快等特点．
一直以来广泛应用于高速率、大容量和多媒体的
综合业务数据通信同络智能化大楼中．
执行标准：
TIA/EIA568A
1．额定温度：60,75℃
2．额定电压：30v
3．频宽：IOOMH
具体用于以下方面：
IOBase T
IOOBase T4
IOOBase—TXIOOVG—Anylan
155Mbps ATM
622Mbps ATM
产品说明：
1导体为单支无氧铜线
2聚乙烯绝缘
3两根绝缘导线绞台成列．共4对
4聚氯乙烯护套
5包装长度：305米易拉箱包装
|
|
|
|
综合技术参数
|
|
结构
|
导体结构NO./mm
|
绝缘外径mm
|
对数
|
屏蔽
|
外径mm
|
|
UTP CAT.5
|
1/0.51
|
0.91±0.03
|
4
|
/
|
5.1±0.2
|
电气特点
电气特点（五类）
|
频率/MHz
|
特性阻抗Ω
|
回波损耗dB
|
衰减dB/100m
|
近端串音/dB
|
近端串音功率
和/dB
|
等效远端串音/dB
|
传关速度
|
|
0.772
|
100±15
|
16.7
|
1.8
|
64.0
|
64.0
|
63.0
|
0.65
|
|
1.0
|
17.0
|
2.0
|
62.3
|
62.3
|
60.8
|
|
4.0
|
18.8
|
4.1
|
53.3
|
53.3
|
48.7
|
|
8.0
|
19.7
|
5.8
|
48.8
|
48.8
|
42.7
|
|
10.0
|
20.0
|
6.5
|
47.3
|
47.3
|
40.8
|
|
16.0
|
20.0
|
8.2
|
44.3
|
44.3
|
36.7
|
|
20.0
|
20.0
|
9.3
|
42.8
|
42.8
|
34.7
|
|
25.0
|
19.3
|
10.4
|
41.3
|
41.3
|
32.8
|
|
31.25
|
18.6
|
11.7
|
39.9
|
39.9
|
30.9
|
|
62.5
|
16.5
|
17.0
|
35.4
|
35.4
|
24.8
|
|
100.0
|
15.1
|
22.0
|
32.3
|
32.3
|
20.8
|
|
